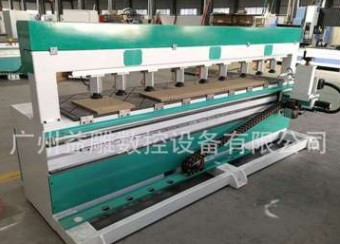

多头钻孔机主要是在侧面上加工不规则的孔。
1）适合于家具厂，门厂运用 CNC 技术对实木，密度板进行精确钻孔。
2）控制系统采用台湾新代系统。
3）驱动采用日本富士/安川伺服，机器最大空行速度 35 米/分钟，最大加工速度 20米/
分
4）采用气缸定位
5）运动部分采用高精度方导轨和高精度斜齿条传动。
6）机架和横梁均采用厚壁方形钢管焊接而成并经时效处理，结构设计先进，运行
平稳，经久耐用。
7）钻孔速度：
钻孔速度受以下因素响
(1)钻孔深度
(2)刀具材质，以及刀具使用时间
(3)加工板材的材质
二 、水平打孔机 侧打孔设备机器主要配置
1、 主轴：最大功率 2.2KW（启动瞬间可达到 2.2KW，正常加工功率受变频器控制，依据
最大功率来计算机器电量是不科学的，此点应该注 意）主轴气动瞬间打孔。
2、 转速：每分钟可达 18000 转。
3、 导轨：台湾CSK进口20 方轨
4、 两轴转动形式：Y轴齿条，Z轴滚珠丝杠，原配螺母；
5、 主要电器件：法国施耐德(也可选用西门子)；
6、 床身：整体方管焊接，经过回火时效处理、龙门刨床铣平。
7、控制系统 ：台湾新代
8、伺服电机：日本富士/安川伺服电机
9、变频器：台达变频器
10、12 个压料气缸
11、4 个定位气缸
三、水平打孔机 侧打孔设备机器主要优点
采用以上措施及技术，主要保证：
1、 加工精度高，耐磨性好，传动速度快。
2、 工件加工误差：正负不超过 0.05mm。
3、 整机性能稳定，效率高。
4、加工效率及可控性高
5、人工劳动强度小
6、操作安全系数高
7、加工部件标准系数高
